해석목적
Glass가 LCD 패널을 이용한 운송과정 중 파손 위험을 낮추기 위하여LCD 패널이 Roller 위를 지나갈 때 받는 변형량 예측하고 LCD 패널의 끝단 수직 변위 검토하기 위함
![해석배경이미지1-4](https://www.midasmts.com/hs-fs/hubfs/%ED%95%B4%EC%84%9D%EB%B0%B0%EA%B2%BD%EC%9D%B4%EB%AF%B8%EC%A7%801-4.png?width=336&name=%ED%95%B4%EC%84%9D%EB%B0%B0%EA%B2%BD%EC%9D%B4%EB%AF%B8%EC%A7%801-4.png)
![해석배경이미지2-3](https://www.midasmts.com/hs-fs/hubfs/%ED%95%B4%EC%84%9D%EB%B0%B0%EA%B2%BD%EC%9D%B4%EB%AF%B8%EC%A7%802-3.png?width=338&name=%ED%95%B4%EC%84%9D%EB%B0%B0%EA%B2%BD%EC%9D%B4%EB%AF%B8%EC%A7%802-3.png)
LDC 패널 이송 관련 이미지
해석모델 및 해석조건
• 모델링
- LCD 패널 : 일정한 두께의 2D Plate Elements
- Roller : 작은 곡선 Plate Elements
• 접촉조건 : Roller와 LCD 패널 사이에 일반 접촉조건 적용
• 하중조건 : 자중 고려, LCD 패널에는 강제 변위 적용
![해석조건1-8](https://www.midasmts.com/hs-fs/hubfs/%ED%95%B4%EC%84%9D%EC%A1%B0%EA%B1%B41-8.png?width=344&name=%ED%95%B4%EC%84%9D%EC%A1%B0%EA%B1%B41-8.png)
LCD 패널의 FE 모델 및 해석조건
해석결과
본 실험은 NFX의 기하비선형 및 접촉비선형해석을 통해 수행되었으며, Roller 위의 Glass변형 형상과 LCD 끝단의 수직 변위를 검토한 결과 이송 패널을 지지하는 Roller 수의 부족이 Glass의 파손 위험에 영향을 미치는 것을 알 수 있었습니다. 따라서, 최소 개수의 Roller를 추가함으로서 Glass파손을 방지 할 수 있을 것으로 판단됩니다.
![해석결과3-3](https://www.midasmts.com/hs-fs/hubfs/%ED%95%B4%EC%84%9D%EA%B2%B0%EA%B3%BC3-3.gif?width=352&name=%ED%95%B4%EC%84%9D%EA%B2%B0%EA%B3%BC3-3.gif)

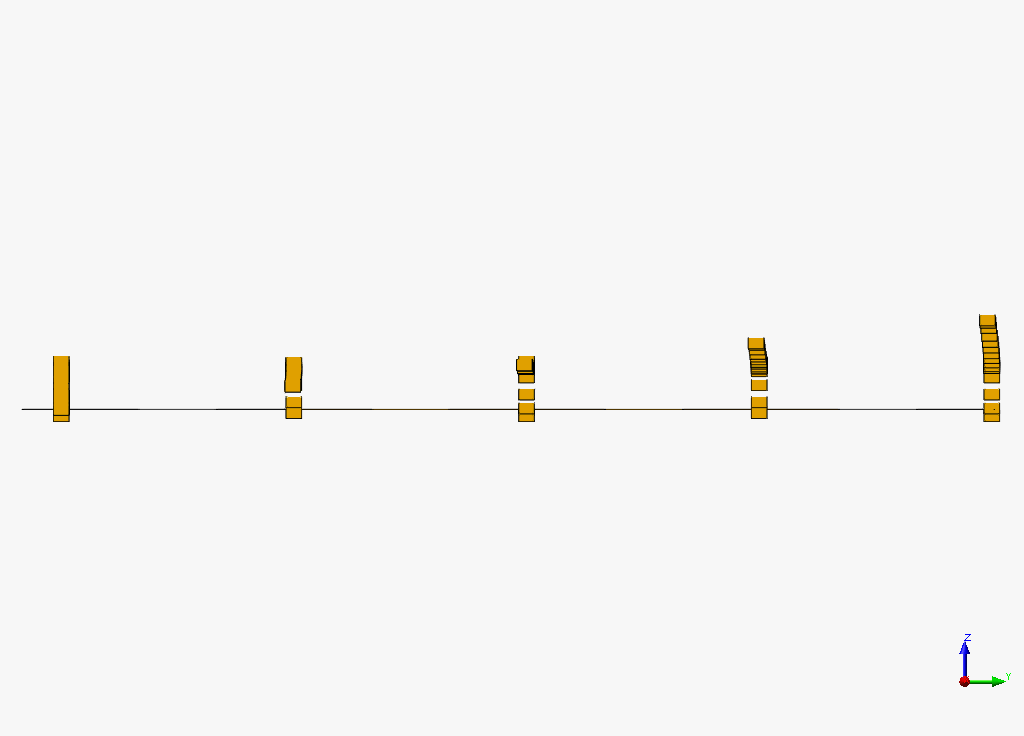

LCD 패널 변형 형상 (Side View)
LCD 패널 변형 형상
![해석결과2-6](https://www.midasmts.com/hs-fs/hubfs/%ED%95%B4%EC%84%9D%EA%B2%B0%EA%B3%BC2-6.gif?width=352&name=%ED%95%B4%EC%84%9D%EA%B2%B0%EA%B3%BC2-6.gif)
LCD 패널 응력분포
