해석배경
광학 DVD 드라이브에서는 기록 용량과 전송 속도 향상을 위한 많은 연구가 진행되고 있습니다. 이번 실험에서는 Coil을 이용한 서보방식으로 작동하는 모델을 사용합니다. 작동 원리를 설명하면, 레이저 빔이 대물렌즈를 통해 디스크에 집중되고 여기서 반사된 레이저 빔에서 데이터 신호와 서보 신호가 파생되면서 작동합니다. 이 때, 디스크 모양이 완벽하지 않기 때문에 렌즈는 2 방향으로 작동시켜야하며 렌즈 액츄에이터가 렌즈 위치를 지정하는 서보 루프가 가지는 특정 대역폭 내에 있어야 안정적으로 작동합니다.
따라서, 렌즈 액츄에이터의 고유 주파수를 찾기 위해 모드해석을 수행하고 액츄에이터의 대역폭에 해당하는 특정 범위의 주파수에서 변위 값을 정확하게 결정하기 위해 주파수응답해석을 수행합니다.
해석목적
• 광학 DVD 드라이브의 렌즈 액츄에이터의 고유 주파수를 찾아 공진영역이 아닌 주파수 대역폭을 도출함으로써 안정적 장치 설계를 하기 위함

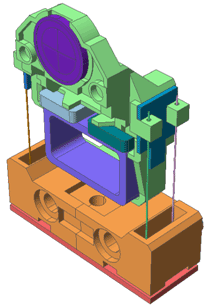

광학 DVD 드라이브 렌즈 액츄에이터의 캐드모델
해석모델 및 해석조건

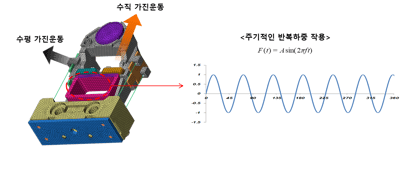

• 액츄에이터에 Magnet Force를 구조하중으로 치환하여 적용
광학 DVD 드라이브 렌즈 액츄에이터의 FE 모델
해석결과
본 해석은 NFX의 조화응답해석을 통한 주파수응답이 수행되었습니다.

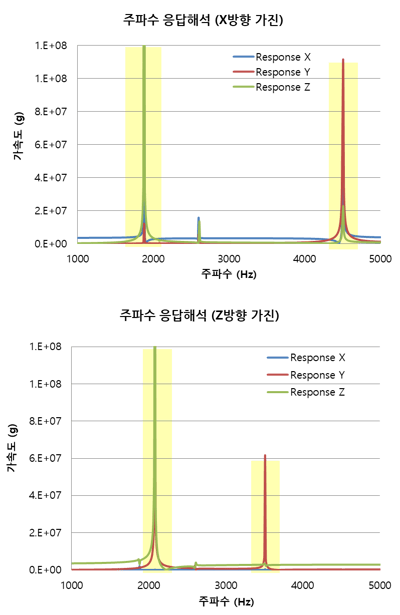

그 결과 아래 우측 그래프의 노란색 영역부분들은 진동 문제를 야기시킬수 있으므로 설계 개선이 필요하다고 판단되어집니다.

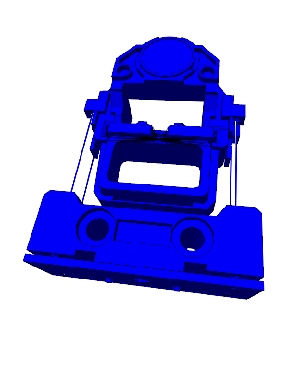

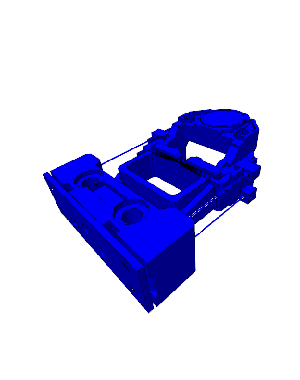

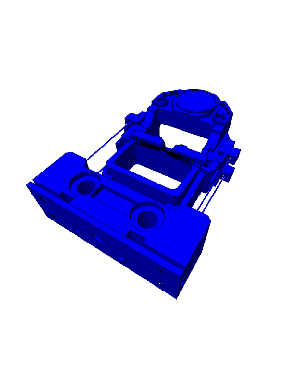

1,871 Hz(상) - 4,511 Hz(중) - 2,071 Hz(하)

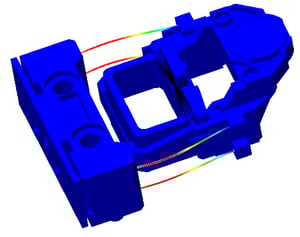

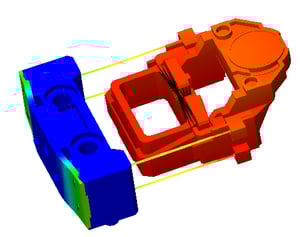

2,611 Hz(상) - 3,501 Hz(하)
