최적 설계용다분야 통합 솔루션

midas NFX

무료 체험하기
유능한 해석 기능
강렬한 기술 지원

유능한 해석 기능, 간편한 사용 편의성을 자랑하는 NFX.
설계 수준을 한 차원 높여줄 모든 것을 갖추고 있습니다.
획기적인 1:1 맞춤형 기술지원과 체계적인 교육은어떤 해석도 가능하도록 도움을 줍니다.

Why NFX NFX를 선택하는 이유
한글 기반 편리한 사용

제품에서부터 매뉴얼, 교육자료까지
모두 한글로 되어 있습니다.
그렇기 때문에 쉽고 빠르게 배우고
실무에 적용할 수 있습니다.

획기적인 기술지원

기술지원은 엔지니어로 성장을 목표로 지원합니다.
체계적인 교육과 획기적인 1:1 맞춤형 기술지원은
빠르게 해석 결과를 얻을 수 있도록 도와드립니다.

midas NFX와
지금 성장을 시작하세요
무료 체험하기
NFX 사용 편의성 인공지능급 자동화로
빠르고 효율적인 설계가
가능합니다
자동클린업 자동 클린업 기능은 해석에
중요하지 않은 작은 구멍, 필렛 등의
피쳐를 정리해 군더더기 없는 요소망을
만들 수 있게 기반을 만들어줍니다.
자동요소망생성기능 누구나 클릭 한 번으로 설계모델에
최적화된 Mesh를 빠르게 생성합니다.
수천 개 파트의 어셈블리 모델이라도 병렬
멀티코어와 함께라면 빠르게 가능합니다.
자동 보고서 실무 결과분석에 필요한 수치 테이블 및 그래프를
맞춤 워드 템플릿으로 자동 출력이 가능합니다.
해석 결과를 바탕으로 개요, 모델형상, 재료 및 성질,
변위와 응력결과까지 알아서 척척.
NFX 해석 편의 기능 사용이 쉽지만
전문적인 엔지니어링에 필요한
다양한 기능을 제공합니다
20여종의 요소 제공 20여종의 전문적인 요소를
해석목적에 맞게 적재적소에 활용이
가능합니다.

용접 요소ACM Spot Weld 요소

2D + 특수요소2D + mass + 강체 요소 혼합

1D + 특수 요소 혼합Beam 요소와 mass 요소 혼합

3D 요소 4 - node Tetra
10-node Tetra

1D + 2D + 3D 요소 혼합Beam, Shell , Solid 요소 혼합

2D 요소4-node Quad
6-node Tri

3D 요소8-node Hexa
20-node Hexa

50종 이상의 실무하중 구조적인 힘, 유체의 흐름, 열에 대한 특성에 대한
50종 이상의 다양한 공학적 실무 하중을 제공하며
다양한 작동 환경 조건을 구성하여 한 번에
여러 조건에 대한 안전성을 검토할 수 있습니다.
공학적 실무 하중
547종의 재료 DB 약 500종 이상의 구조 및 유동 재료가 DB화 되어 있습니다.
DB에 없는 재료지만 기업 내에서 자주 사용하는 재료 또한 손쉽게 DB에 저장하여 커스터마이즈 할 수 있습니다.
합리적인 운영비용 합리적인 가격으로
자체 기술력 확보가
가능합니다
비싸지 않은 가격

동급 외산 SW 대비 65%저렴한 가격으로 운영 가능합니다.
midas NFX는 국내 구조기술 발전을 위하여 수익성을 배제하고 보급에 필요한 최소한의 비용으로 가격이 책정되었습니다.

필요한 기능만 담은 합리적인 솔루션

기업 내에 필요한 해석 솔루션 만으로 구성할 수 있습니다.
필요한 기능만 담아서 보다 합리적이고 저렴하게 운영할 수 있습니다.

모든 해석을 하나의 라이선스로 가능

Web platform 기반의 차별화된 웹인증 라이선스는 하나의 라이선스로 모든 MIDASIT 제품을 사용할 수 있습니다.
하나의 제품 가격으로 모든 제품을 사용할 수 있는 국내에서 가장 합리적이고 진화된 라이선스체계 입니다.

합리적인 투자로
차별화된 기술력과
경쟁력을 확보하세요
MTS도입시 가시적 성과

CAE 기술은 설계 프로세스에 많은 혁신을 가져올 뿐 아니라
영업 이익 증가라는 가시적인 성과를 만들어 냅니다.

MTS만의 차별화된 기술력과 차별화

CAE 기술은 가시적인 성과 이외에도 제품 설계 시 발생하는
다양한 메커니즘을 정량적으로 분석 가능하며,
보다 심도있게 차별화된 기술을 검토하고 보유할 수 있습니다.

다양한 해석 기능 컴퓨터 앞에서 설계 제품의
성능을 예측합니다
구조해석 실무 설계에 필요한
강성, 진동, 열, 피로 수명까지
모두 예측 가능합니다.
강도/강성 평가 안전은 기본 모두가 안전하게
선형정적해석

대규모 모델을 빠르고 정확하게 해석합니다.

비선형정적해석

우수한 수렴성을 바탕으로 효과적으로 계산합니다.

고성능 병렬 솔버를 이용하여 대규모 모델을 고속으로 해석합니다.
의료용 이송 장비의 선형정적해석

- 차세대 솔버인 멀티프론탈 솔버와 AMG 솔버 활용
- 고성능 병렬 솔버를 이용한 고속 해석

의료용 이송 장비의 선형정적해석

- 차세대 솔버인 멀티프론탈 솔버와 AMG 솔버 활용
- 고성능 병렬 솔버를 이용한 고속 해석

선형접촉해석을 통하여 다양한 어셈블리 조건을 해석할 수 있습니다.
렌즈 마운트의 레일 이동 시뮬레이션

- 미끄러짐 접촉을 이용한 선형접촉 해석 실행

이송 장비 시뮬레이션

- 미끄러짐 접촉을 이용한 상대 변형량 분석
- 볼트 응력 해석을 통한 안전성 검토

탄소성 재료와 초탄성 재료를 적용한 재료 비선형 해석이 가능합니다.
웨더스트립 재료 비선형 해석

- 자동차 도어 개폐시 웨더스트립 비선형 거동 분석
- 초탄성(고무) 모델 적용

재진 댐퍼의 내진 성능

- Stree - Strain 곡선을 적용한 탄소성 재료 모델 적용
- 지진 발생시 에너지 흡수 능력 평가

대변형 문제와 접촉 문제를 모두 검토할 수 있습니다.
휴대폰 커넥터 체결/분리 해석

- 마찰을 고려한 접촉 비선형 해석
- 대변형과 재료 비선형을 고려한 잔류 응력 검토

부트씰 비선형 접촉 해석

- 자체 접촉을 고려한 비선형 해석
- 초탄성 재료 / 대변형을 고려한 비선형 해석

진동 성능 평가 나지금 떨고 있냐?
모드해석

대규모 모델을 빠르고 정확하게 해석합니다.

선형 동해석

직접법과 모드법을 이용하여 신뢰성과 효율성을 고려한 해석 수행이 가능합니다.

  • - 과도응답해석
  • - 주파수응답해석
  • - 랜덤진동해석
  • - 응답스펙트럼해석
고성능 병렬 솔버를 이용하여 대규모 모델을 고속으로 해석합니다.
반도체 장비 고유치 해석

- 대규모 어셈블리 모델에 대해 선형 접촉 (일체거동 접촉)을 이용하여 빠른 고유치 해석이 가능

시간 하중에 대한 구조물의 응답 특성 분석 : 과도응답해석
자동차 도어 과도응답 시뮬레이션

- 모드법을 이용한 과도응답해석
- 도어 모듈에 장착된 부속물은 질량 요소로 치환

강제운동 (Enforced Motion)을 적용한 내진 해석

- 지지부에 시간에 따른 지반 가속도 입력
- 과도응답해석을 통해 구조물의 내진 성능 검증

조화하중에 대한 주파수별 구조물의 응답 분석 : 주파수응답해석
진동하중에 의한 선박용 냉동기 구조 안전성 검토

- 모터 성분을 분석하여 조화 하중으로 입력
- 주파수응답해석을 수행하여 구조체 및 배관부의 균열 발생 여부 검토

지진 하중에 대한 내진 성능 평가 : 응답스펙트럼해석
초대형 취출 로봇 내진 성능 검증

- KBC 기준에 의거한 초대형 취출 로봇의 내진 성능 검증
- CQC, ABS, SRSS, NRL, TENP 등의 모드 조합 방법을 적용하여 검토

방열 및 열변형 평가 앗! 뜨거~~
열전달 해석

실무적인 조건의 지원으로 편리하고 효과적인 열전달 해석이 가능합니다.

  • - 정상상태, 과도상태 열전달 해석
  • - 온도의존 재료를 고려한 비선형 열전달 해석
열변형 해석

열전달 해석과 연계해서 동시에 열전달 문제와 열변형 문제를 검토할 수 있습니다.

열접촉 및 센서를 활용한 효과적이고 효율적인 열전달 해석이 가능합니다.
브레이크 시스템 열용량 평가

- 과도 열전달 해석을 통한 브레이크 오일 온도 분석
- 불연속 파트 열전도 구현을 위한 열접촉 기능 적용

센서 기능을 이용한 볼 밸브 비정상 열전달 해석

- 센서 기능을 이용한 과도열전달 해석 수행
- 목표 온도 도달시 해석 종료

과도상태 비선형 열전달 해석과 비선형 해석 연계를 통한 변형량 검토가 가능합니다.
선상 가열에 의한 잔류 변형 검토

- 과도상태 열전달 해석 결과(온도하중)를 이용하여 비선형 정적 해석 수행
- 시간에 따른 온도 분포 및 열변형 양상 분석

충돌 및 낙하 문제 부딪히고 떨어져도 문제 없어요.
비선형 동해석

낙하, 충돌 등 다양한 비선형 현상에 대해 내/외연적 방식을 이용하여 계산 가능합니다.

  • - 내연적 비선형 동해석
  • - 외연적 비선형 동해석
  • - 순차적 비선형 동해석
    (내연적, 외연적 연계 해석)
외연적 (Explicit) 시간 적분법을 활용한 충돌 해석
Instrument Panel Head Impact

- 인스트루먼트 패널에 승객 충돌시 안전성 검토
- ECE R21 머리상해 기준값 검토

RCAR Rear Part Low Speed Impact

- 센서 기능을 이용한 과도열전달 해석 수행
- 목표 온도 도달시 해석 종료

외연적 (Explicit) 시간 적분법을 활용한 낙하, 성형 해석
하드디스크 낙하해석

- 하드디스크 낙하시 제품의 성능 검토

Sheet Metal Forming

- 롤러로 성형되는 금속 파이프의 단계별 형상 검토
- 최종 성형 형상과 응력 검토

제품 수명 평가 내 수명을 모두에게 알려달라.
피로해석

독립적인 후처리 기능으로
비용 부담 없이 내구성 검토가 가능합니다.

  • - S - N 기법의 피로해석
  • - e - N 기법의 피로해석
  • - 랜덤진동 피로해석
  • - 시간의존 하중
    시간 및 응력이력 기반 피로해석
시간의존 하중에 의한 피로해석
차체의 피로수명 해석

- 과도해석의 응력 결과를 통해 failure mode 구현

물량절감과 최적설계 장영실도 인정한 최적화 알고리즘
위상최적설계

정적/동적 해석 및 제작공정을 고려한 위상
최적화 해석이 가능합니다.

  • - 정적, 동적 해석을 연계한 최적화 해석
  • - 제조, 공정 조건을 고려한 최적화 해석
  • - 가동, 하중 조건을 고려한 최적화 해석
치수최적설계

다분야 해석을 고려한
치수최적설계가 가능합니다.

  • - 다양한 실험계획법
  • - 근사모델 기법의 치수최적설계
다양한 기법을 활용한 위상최적설계가 가능합니다.
위상 최적설계 활용 과정

- 설계 영영 지정을 통하여 설계 대상 위상 최적 설계
- 해석 모델 재생성과 Mesh Smoothing 기능을 활용하여 설계 모델 검토

현장 조건을 고려한 제조 공정 및 제약 조건을 활용한 위상최적설계가 가능합니다.
제작공정을 고려한 위상 최적 설계

- Draw Direction 조건을 고려한 위상 최적 설계

제약 조건을 고려한 위상 최적 설계

- 제약 조건 기능을 이용한 설계 / 비설계 영역 조건 정의

정적, 동적해석을 연계하여 다양한 하중 상태에서의 최적설계를 수행합니다.
선형정적해석을 고려한 강성 최대화

- 설계 목표 : 강성 최대화
- 해석 조건 ; 선형정적해석
- 설계 조건 : 경량화 45%

주파수응답해석을 고려한 부피 최소화

- 설계 목표 : 부피 최소화
- 해석 조건 : 주파수응답해석
- 변위 제한 : 1.4mm

정적, 동적해석을 연계하여 다양한 하중 상태에서의 최적설계를 수행합니다.
근사모델 기반 치수 최적설계의 활용 과정

- 실험점 추출 / 근사모델 생성 / 성능예측 및 확인 후 최적모델 생성

주파수응답해석을 고려한 부피 최소화

- 위상 최적화를 활용한 보강 설계

유동해석 다양한 유체의 흐름과
방열 및 냉각 성능 등을
효율적으로 계산합니다.
유체의 흐름 특성 분석 유체와 기체의 흐름을 보다
일반유동해석

다양한 유동 모델을 이용하여 유동 흐름 분석이 가능합니다.

모든 유속 영역에 대해 정상/비정상, 압축성/비압축성 문제를 검토할 수 있습니다.
유량계 유체 흐름 분석 및 구조 안전성 평가

- 일반유동 해석을 이용한 유체 흐름 분석 및 압력 도출
- 유체-구조 연계 해석을 이용하여 구조물의 안전성 평가

화력플랜트 덕트 가이드 베인 해석

- 가이드 베인 필요위치 파악
- 가이드 베인 설치시 효과 분석

13가지의 난류 모델을 이용한 정확한 속도 분석이 가능합니다.
막 구조물 풍하중 해석

- 풍하중에 의한 압력분포 확인
- 각 막에 걸리는 방향별 하중 분석

조화하중에 대한 주파수별 구조물의 응답 분석 : 주파수응답해석
다공성 매질 기능을 활용한 촉매 변환기 해석

- 좁은 유로로 인해 발생하는 많은 요소망을 이상화
- 다공성 매질 기능을 활용하여 해석 시간 감소

방열과 냉각 성능 평가 뜨거운 공기는 위로 차가운 공기는 아래로
열유동 해석

냉각, 방열, 열교환 성능 분석에 특화된 기능을 제공합니다.

자연대류, 강제대류, 복사조건을 고려하여 유체와 고체의 온도를 동시에 검토합니다.
LED조명 방열 성능 평가

- 자연대류에 의한 LED조명 방열해석
- LED 칩 배열과 Heat Sink 형상에 대한 검토
- 최대 온도를 예측하고 열 집중현상 최소화

그래픽카드 냉각 성능 평가

- 팬에 의한 냉각성능 해석
- 정상상태에서의 칩 최대온도 검토

유체와 구조 연성해석을 통하여 온도와 구조물의 변형을 함께 볼 수 있습니다.
열교환기의 열유동 및 열변형 연계 해석

- 열유동 해석을 통한 열교환기 성능 예측
- 열교환기의 열변형/열응력 해석 (열유동-구조 연계해석)

열교환기의 열유동 및 열변형 연계 해석

- 열유동 해석을 통한 열교환기 성능 예측
- 열교환기의 열변형/열응력 해석 (열유동-구조 연계해석)

줄히팅, PCB, 열저항 네트워크 모델 기능의 열해석 전용 기능으로 편리하게 해석 가능합니다.
전기 배전반 열유동 해석

- 시간에 따른 온도변화 확인(줄히팅 기능 활용)
- 내부 유동현상 파악

회전체 영향 평가 송풍기, 교반기, 펌프의 성능을 알고 싶다면
회전체 해석

송풍기, 펌프, 교반기에 특화된 회전체해석 기능을 제공합니다.

요소망 변형 모듈울 이용하여 회전체의 정밀한 과도해석을 수행할 수 있습니다.
보일러용 송풍기 유동해석

- 유량조건에 따른 승압력 분석
- 송풍기 성능확인을 위한 PQ커브 도출

요소망 변형 모듈을 활용한 Blower 해석

- 유체 기계와 같이 제품이 회전운동이나 직선 운동을 할 때 적용
- 회전체의 정밀한 과도해석 가능

MRF (Moving Reference Frame) 기능으로 효과적인 검증이 가능합니다.
MRF 기능을 활용한 원심팬 해석

- MRF 기능은 회전하는 시스템의 실질적인 회전을 고려하는 대신, 회전부의 상대속도를 부여해서 회전에 대한 계산 시간을 감소
- 펌프 성능 해석, 압축기, 교반기, 회전체에 대해 빠른 검토가 가능

송풍기, 펌프, 교반기에 특화된 해석이 가능합니다.
MRF 기능을 활용한 교반기 해석

- MRF 기능을 이용하여 교반기의 교반 성능 검증
- 회전체의 효과적인 해석 및 성능 확인

2축 교반기 혼합성능 평가

- 공/자전을 하는 2축 교반기 혼합성능 평가
- 속도전파 및 임펠러간 간섭현상 분석

혼합성능 평가 다양한 유체의 혼합을 보고싶으세요?
혼합물 해석

다양한 유체의 혼합을 고려한 유동해석이 가능합니다.

기체-기체, 액체-액체 등 유체혼합해석 및 다양한 혼합 현상 표현이 가능합니다.
요소망변형과 혼합물 유동해석을 활용한 가스혼합해석

- 서로 다른 유체 유입시 혼합 현상 검토
- 요소망병형 기능을 활용하여 유체혼합

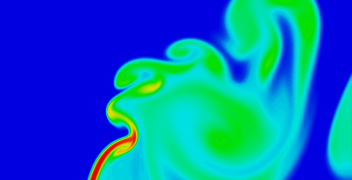

오염물질 확산 검토

- 오염물질의 대기 확산에 대한 검토
- 오염물질이 대지 중으로 확산되는 현상을 해석

밀도, 점도, 열전도도, 비열에 대한 혼합물의 물성 값 계산하여 해석합니다.
FOUP 내부 질소 충진 해석

- 설계안 별 질소 충진 속도 분석

공기청정기 성능 검증 해석

- 오염된 공기의 정화 성능 검증

유체에 의한 구조 영향 평가 바람이 불면 내 건물은 어떻게 흔들릴까?
요소망 변형 / 구조-유동 연성해석

유체 내부에서 거동하는 시스템과의
상호작용하는 물리현상 관찰 가능합니다.

신축요소망을 이용하여 구조-유동 연성해석이 가능합니다.
신축요소망을 적용한 2-Way FSI

- 유체해석 및 구조해석 연계한 2-Way FSI 해석
- 절점을 이동시켜 움직임을 모사하는 신축 요소망 기법을 적용

슬라이딩, 중접 요소망을 이용하여 구조물의 영향에 의한 유체의 흐름도 분석할 수 있습니다.
수직축 풍력발전기 유동해석

- 풍속 조건에 따라 풍력발전기가 받는 토크 및 회전수 산출

클린룸 내부 유동해석

- 클린룸 내부 운반 로봇에 의한 유동의 교란 해석

다상 유동 평가 상이 다른 유체의 혼합도 볼 수 있습니다.
다상유동해석

자유수면을 가진 액체와 기체를
동시에 분석 가능합니다.

Level Set / Wave Elevation 기법을 이용한 자유수면 해석을 할 수 있습니다.
웨이퍼 표면 세척 해석

- 노즐 분사시 약액의 거동 분석

LNG 운반 탱크 슬로싱 해석

- 운항 중인 선박의 LNG 운반 탱크 내부의 수면거동 해석
- 파랑하중을 함수로 생성하여 탱크의 움직임을 제어

1-way, 2-way 방식을 이용해서 유체내 입자의 거동 해석이 가능합니다.
오일캐치캔 유동해석

- 기름 입자 크기별 포집율 분석
- 유체입자가 벽에 닿는 경우 포집

NFX에 대해
더 궁금한 점을 확인해보세요
  • 최소 시스템 사양은 어떻게 되는지 궁금합니다.

    최소 사양 권장 사양은 Inter i5 CPU / 8GB RAM / 1TB SATA HDD / NVIDIA Geforce 2GB Graphic Card 입니다.
    대규모 구조해석 및 유동해석을 수행하고자 하는 경우라면 아래의 권장 사항을 참고하시길 바랍니다.
    Inter i7 CPU / 32GB RAM / 256GB SSD + 1TB SATA HDD / NVIDIA Geforce 4GB Graphic Card
    해당 제원 이상의 시스템이 필요하시면 CAE 전문 컨설턴트에게 문의 바랍니다.

  • 웹 인증 방식은 무엇이과 다른 인증 방식도 있나요?

    웹 인증 방식은 인터넷을 이용하여 MIDASIT에 접속하여 사용권을 인증하는 최신의 인증 방식입니다. 기존의 동글 또는 네트워크 인증 방식의 경우 공간의 제약이 있던 반면, 웹 인증 방식은 아이디, 패스워드, 제품번호를 알고 있는 기업 내의 사용자라면 공간의 제약 없이 인터넷이 연결된 어느 곳에서도 사용이 가능합니다. 웹 인증 방식 이외에 동글 방식, 네트워크 라이선스 방식을 제공하고 있으나 사용 공간의 제약 및 라이선스 관리의 불편함으로 인해 사내 네트워크의 제약이 없는 한 대부분 웹 인증 라이선스를 선택하고 활용합니다.

  • 3D CAD 모델을 직접 불러올 수 있나요?

    midas NFX에서는 일반적인 중립 파일 형태인 Parasolid, Step, igs 파일을 무료로 불러올 수 있으며, 일반적인 상용 3D CAD인 CATIA, UG/NX, Pro-E, CREO, Inventor, Solidedge, SolidWorks 파일을 직접 불러올 수 있습니다. 상용 3D CAD 파일을 불러오고자 하는 경우에는 3D CAD Direct Interface가 필요하며 추가 비용이 발생합니다. 이와 함께 dxf 파일 확장자를 가진 2D CAD도 직접 불러올 수 있습니다.

  • midas NFX Spec은 어떻게 되나요?

    midas NFX는 크게 구조해석과 유동해석으로 구분되어 있습니다. 자세한 Spec은 아래 PDF 파일을 참고하시길 바랍니다.midas NFX Spec PDF 다운받기

  • 설계와 개발만을 수행해 왔습니다. 정말 CAE를 할 수 있을까요?

    CAE SW는 정형화된 프로세스를 기반으로 진행됩니다. 마이다스아이티에서 제공하는 온/오프라인 교육을 통하여 해석 프로세스를 익힐 수 있으며 도입사의 대부분은 정기교육을 통하여 학습하고 성과를 만들어 내고 있습니다. 이에 더해 마이다스아이티는 해석 엔지니어로의 성장을 목표로 기술지원과 교육을 제공하고 있습니다. 단순한 제품 사용이 아니라 엔지니어로 결과를 판단하고 설계에 적용할 수 있도록 지원하고 있습니다. 특이 1:1 맞춤형 기술지원인 PA 서비스를 이용하여 빠른 시간 안에 원하는 결과와 해석 능력을 향상할 수 있습니다.

  • 교육에 횟수 및 인원에 제한이 있나요?

    마이다스아이티에서 제공하는 모든 교육과 기술지원은 무상으로 지원되며 횟수 및 인원의 제한없이 언제든지 신청하여 수강할 수 있습니다. 단, 교육과 기술지원을 품질을 높이기 위해 유지보수 고객에 대해서 모든 기술지원 서비스가 무상으로 제공됩니다.
