Multi-Grapple 강성해석 및 설계최적화

해석목적

• Multi-Grapple의 작동 과정에서의 매우 큰 하중 작용시 끝단 볼팅부에 대한 구조안정성 검토

해석모델 및 해석조건

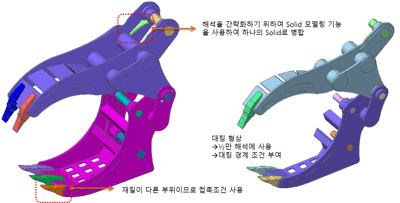

Multi-Grapple 캐드모델

• 하중 조건

  - 구조물 : 집중 질량 하중 적용
  - 구조물의 하부에 X-Y방향으로 아래의 그래프와 같이 충격하중이 적용되어짐



해석결과



Multi-Grapple의 응력 분포 결과
