해석목적
• 중공 슬래브를 이용한 중량 저감 효과 검증
• 실험과 해석을 통한 최적화된 중공형상 선정
해석모델
![모델](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC8-1.png?width=350&name=%EA%B7%B8%EB%A6%BC8-1.png)
![1/4 대칭모델](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC9-1.png?width=350&name=%EA%B7%B8%EB%A6%BC9-1.png)
1/4 대칭모델
형상에 따른 해석 모델
![구형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC80.png?width=350&name=%EA%B7%B8%EB%A6%BC80.png)
구형
사각형
![타원형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC82.png?width=350&name=%EA%B7%B8%EB%A6%BC82.png)
타원형
![기존형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC83.png?width=350&name=%EA%B7%B8%EB%A6%BC83.png)
(좌) - 기존형(우)
해석조건
![](https://www.midasmts.com/hs-fs/hubfs/26..png?width=400&name=26..png)
철근콘크리트 하중 조건과 경계조건

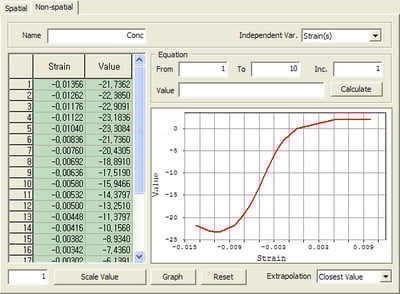

![재료 비선형 – 콘크리트](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC12-1.png?width=400&name=%EA%B7%B8%EB%A6%BC12-1.png)
재료 비선형 - 콘크리트
![재료 비선형 - 철근](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC13.png?width=400&name=%EA%B7%B8%EB%A6%BC13.png)
재료 비선형 - 철근
해석결과
![](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC11.gif?width=350&name=%EA%B7%B8%EB%A6%BC11.gif)
철근콘크리트 빔의 응력 분포
![](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC14-1.png?width=350&name=%EA%B7%B8%EB%A6%BC14-1.png)
형상에 따른 해석 결과
![구형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC85.gif?width=350&name=%EA%B7%B8%EB%A6%BC85.gif)
구형
![타원형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC86.gif?width=350&name=%EA%B7%B8%EB%A6%BC86.gif)
타원형
![사각형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC87.gif?width=350&name=%EA%B7%B8%EB%A6%BC87.gif)
사각형
![기존형](https://www.midasmts.com/hs-fs/hubfs/%EA%B7%B8%EB%A6%BC88.gif?width=350&name=%EA%B7%B8%EB%A6%BC88.gif)
기존형
결론
• 성능은 기존형 > 타원형 > 구형 > 사각형 순으로 나타남
• 단면성능으로 검토할 경우 기존형>구형>타원형>사각형 순으로 압축측 성능이 높을 것으로 예상됨
• 구형과 타원형을 비교할 경우 구형이 비교적 강성이 높으며 타원형이 변형이 더 높게 나타나는 현상이 발생함
