해석배경
• 인체 적용 제품으로 높은 안전성이 요구되지만 응력 및 변위에 대한 예측이 어려움
해석목적
• 취약부에 하중 적용시 안전성 검토
• 주기적인 반복하중 및 이송시 발생하는 처짐 검토
• 모터의 가진 주파수와 공진 주파수 대역의 회피 설계 검토
해석모델 및 해석조건
• 요소 수 : 270,932 개
• 절점 수 : 155,882 개

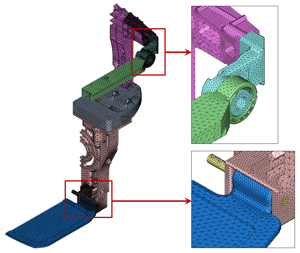

• 1/2 대칭 해석모델 (사면체 요소망)
• 접촉조건 : 일체거동 (Solver에 의한 자동처리)
• 자동 솔리드 요소망 생성
• 중요도에 따라 부위별 다른 요소크기 적용
Stair-chair CAD 모델 (위) - FE 모델 (아래)
해석조건 : 선형정적해석 (상) - 주파수응답해석 (하)
해석결과
선형정적해석 – 전체
변형 형상 – Max 4.7mm (상) - 응력 분포 – Max 65 MPa (하)
선형정적해석 – Armrest에 재하된 하중
연결부 변형과 응력 검토
Spine부 변형과 응력검토
선형정적해석-Footrest에 재하된 하중
연결부 변형과 응력 검토
Tilt부 변형과 응력검토
고유진동수해석
고유진동수해석 모드별 형상 : 1차모드 (상) - 2차 모드 (하)
주파수 응답 해석
70Hz에서의 변형 형상 – 최대변위 15mm
피로해석
하중이 부과된 상태의 응력(상) - 피로 수명(하)
피로하중 – Zero Based
물성치 : S-N Curve Date
과도응답해석
과도응답해석 변위 형상
과도응답해석 변위 그래프 (위) - 응력 그래프 (아래)
