해석목적
• 열처리로 내부의 고체 열처리 과정 중 냉각 효율 상승을 위한 내부 순환 통로 형상 변경
• 형상 변경에 따른 내부 고체 온도평가
열처리로 관련 이미지
해석조건

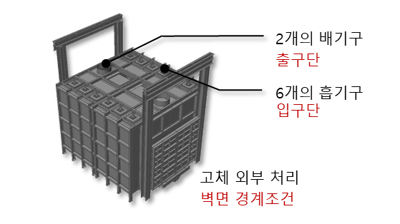

열처리로의 캐드모델 및 적용 해석조건
해석결과
• 입구 측인 흡기구와 출구 측인 배기구 사이에 벽이 있고, 해당 벽에 원형 분사구 존재
• 분사구에 따른 내부 고체 온도 평가
초기설계안 : 분사구 소형 60개
설계수정안 : 분사구 대형 14개
내부기류 온도분포- 초기설계안
내부기류 온도분포 - 설계수정안
초기설계안 : 내부 고체온도 126℃

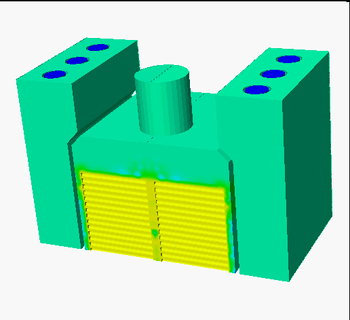

설계수정안 : 열처리 가공품 온도
