해석목적
• 혼합 탱크의 물질 혼합 성능을 평가
• 형상 수정 및 물질 농도 평가를 통해 혼합 성능 평가

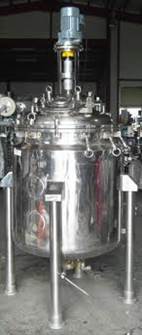

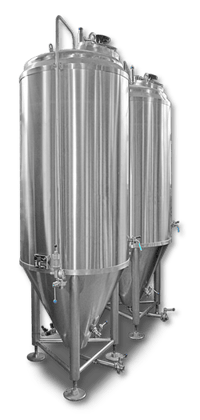

혼합탱크 관련 이미지
해석모델 및 해석조건
• 경계조건
- 입구 : 속도, 재료 밀도
- 출구 : 압력
- 표면 : 노-슬립 컨디션
- 물질에 대한 정의는 확산 계수를 통해 정의
• 물질 주입구 형상 변화에 따른 타깃 부위 농도 평가
- Case 1 : 4개 주입구로 물질 개별 분사
- Case 2 : 1개 주입구로 물질 단독 분사

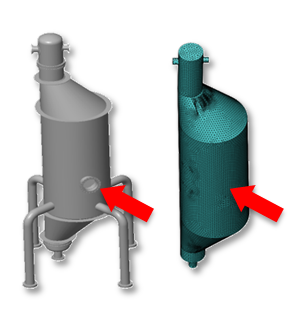

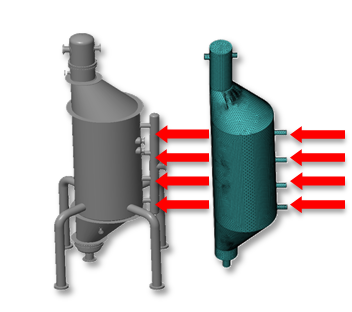

해석 Case 1 (좌) - Case 2 (우)
해석결과
형상 변경에 대한 목표 지점 농도 평가한 결과, 4개의 소형 유입구에서 1개의 대형 유입구로 설계 변경 시 목표 부위의 농도가 상승함을 확인 할 수 있었습니다.

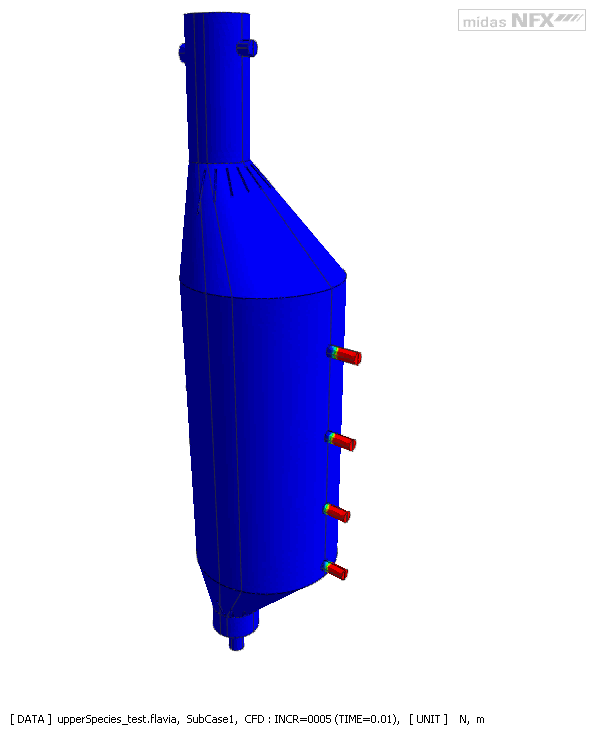

Case 1 : 4개 주입구로 물질 개별 분사 (최대농도 : 8×10-6mol)

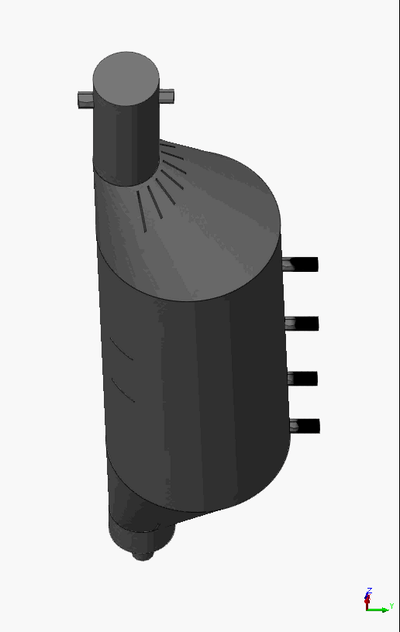

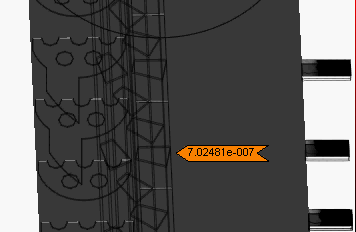

전체모델 (상) - 단면도 (하)
전체모델 (상) - 단면도 (하)

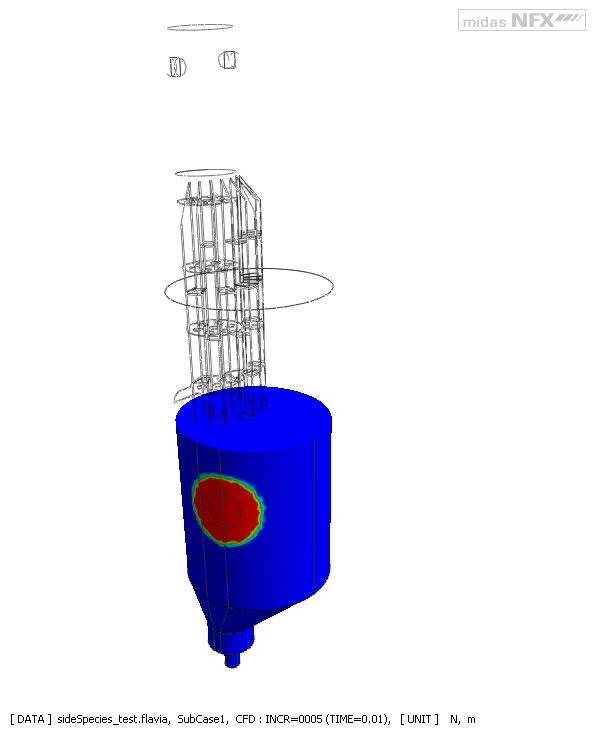

Case 2 : 1개 주입구로 물질 단독 분사(최대농도 : 7×10-3mol)

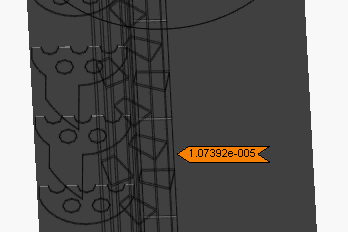

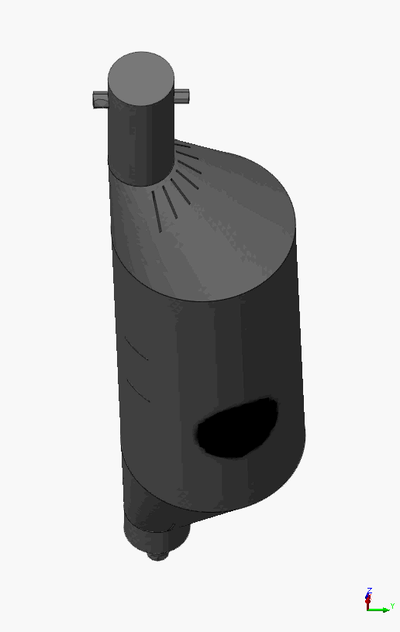

전체모델 (상) - 단면도 (하)
전체모델 (상) - 단면도 (하)
